Chiziqli diagrammalar
Chiziqli diagrammalar
Chiziqli diagrammalar ma’lumotlarni uzluksiz chiziq ko‘rinishida ko‘rsatadi.
Chiziqli diagrammalar odatda vaqt davomidagi tendensiyalarni ko‘rsatish uchun ishlatiladi.
Chiziqli diagrammalarda gorizontal o‘q odatda vaqtni ifodalaydi.
Chiziqli diagrammalar pastdan yuqoriga qarab tartibga solinishi mumkin bo‘lgan ma’lumotlar bilan ishlatiladi.
Eslatma: Sonlar va A dan F gacha bo‘lgan harfli baholar kabi pastdan yuqoriga qarab tartibga solinishi mumkin bo‘lgan ma’lumotlar tartibli ma’lumotlar (ordinal data) deb ataladi. Tartibli ma’lumotlar haqida Statistika - o‘lchov darajalari sahifasida ko‘proq o‘qishingiz mumkin.
Excel’da chiziqli diagrammalarning olti turi bor:
- Line – chiziqli (
) - Line with Markers – markerli chiziqli (
) - Stacked Line – ustma-ust chiziqli (
) - Stacked Line with Markers – markerli ustma-ust chiziqli (
) - 100% Stacked Line – 100% ustma-ust chiziqli (
) - 100% Stacked Line with Markers – markerli 100% ustma-ust chiziqli (
)
Line (chiziqli)
Chiziqli diagrammalar pastdan yuqoriga qarab tartiblangan ma’lumotlarni ko‘rsatish uchun ishlatiladi.
Misol
Bulbasaur evolyutsiyalari bo‘yicha ko‘rsatkichlar qanday o‘zgarishini ko‘raylik.
Misolni takrorlash uchun qiymatlarni nusxalang:
- Yorliqlar va ma’lumotlar uchun
A1:C4diapazonini tanlang
Eslatma: Bu menyuga lentani kengaytirish orqali kiriladi.

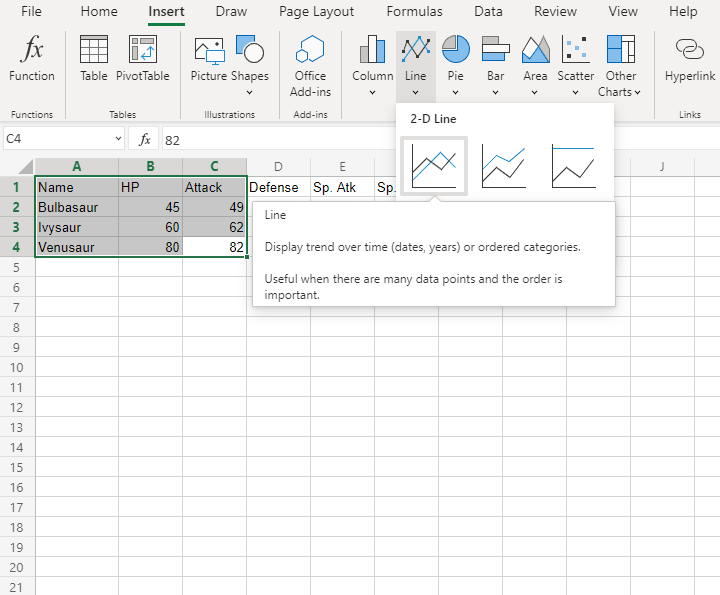

- Insert (qo‘yish) menyusini bosing, so‘ng Line (chiziqli) menyusini (
) bosing va ochiladigan menyudan Line () bandini tanlang

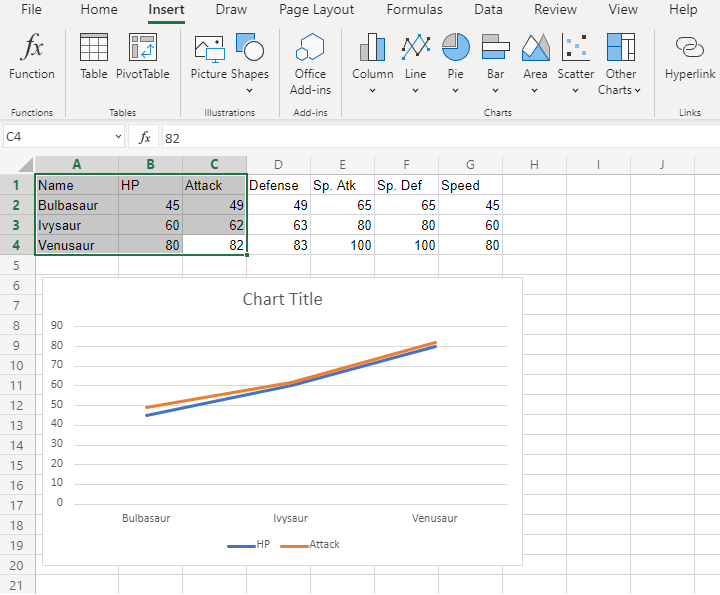

Siz quyidagi diagrammani olishingiz kerak:
Diagramma Pokemon ko‘rsatkichlari haqida vizual umumiy tasavvur beradi.
Bulbasaur evolyutsiyalari gorizontal o‘qda ko‘rsatilgan.
HP ko‘rsatkichi ko‘k, Attack ko‘rsatkichi esa to‘q sariq rangda ko‘rsatilgan.
Diagramma har bir evolyutsiya bilan ko‘rsatkichlar ortib borishini ko‘rsatadi.
Ajoyib! Endi diagrammaga ko‘proq ko‘rsatkichlarni tushiramiz.
- Yorliqlar va ma’lumotlar uchun
A1:D4diapazonini tanlang

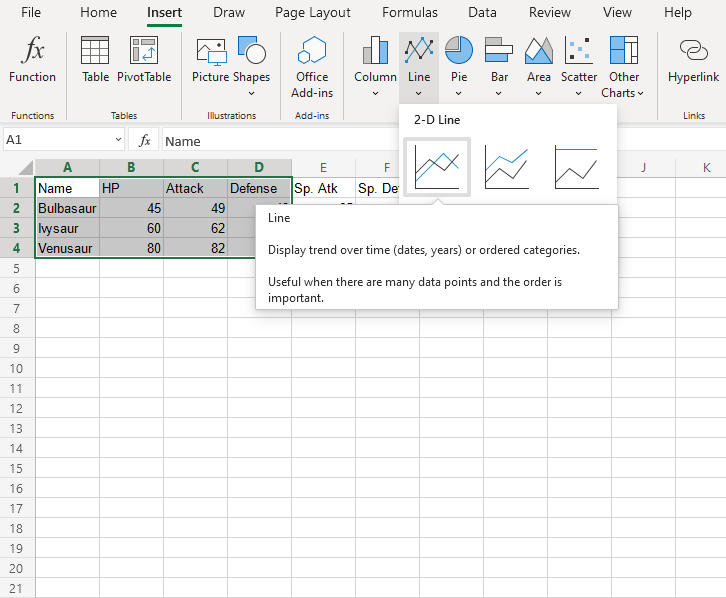

- Insert (qo‘yish) menyusini bosing, so‘ng Line (chiziqli) menyusini () bosing va ochiladigan menyudan Line () bandini tanlang

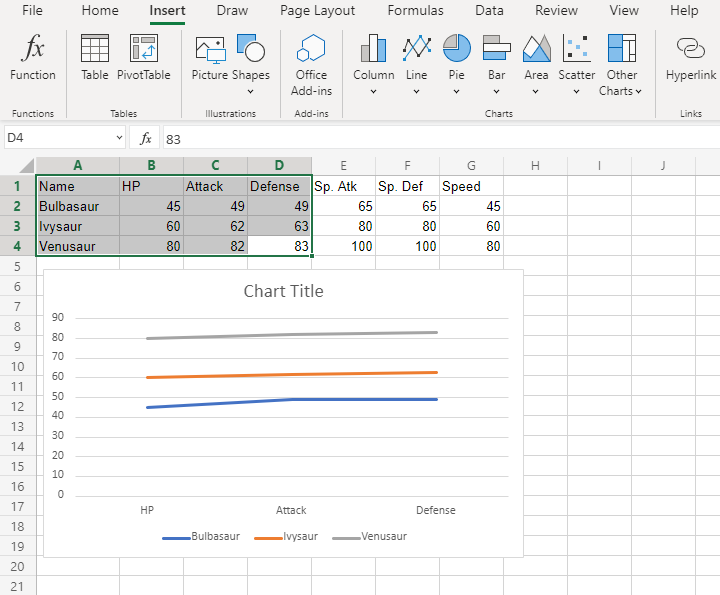

Siz quyidagi diagrammani olishingiz kerak:
Bir daqiqa. Nimadir noto‘g‘riga o‘xshaydi.
Kutilmaganda gorizontal o‘qda Bulbasaur evolyutsiyalari emas, balki ko‘rsatkichlar ko‘rsatilmoqda.
Nima bo‘lyapti?
Eslatma: Excel diagrammaga kiritilgan qatorlar va ustunlar sonini tekshiradi va kattaroq sonni avtomatik ravishda gorizontal o‘qqa joylashtiradi.
Yaxshiyamki, buni oddiy yo‘l bilan tuzatish mumkin.

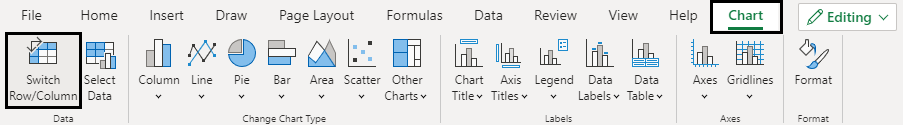

Diagrammani bosing, so‘ng Chart (diagramma) yorlig‘ini bosing va nihoyat Switch Row/Column (qator/ustunni almashtirish) tugmasini bosing.

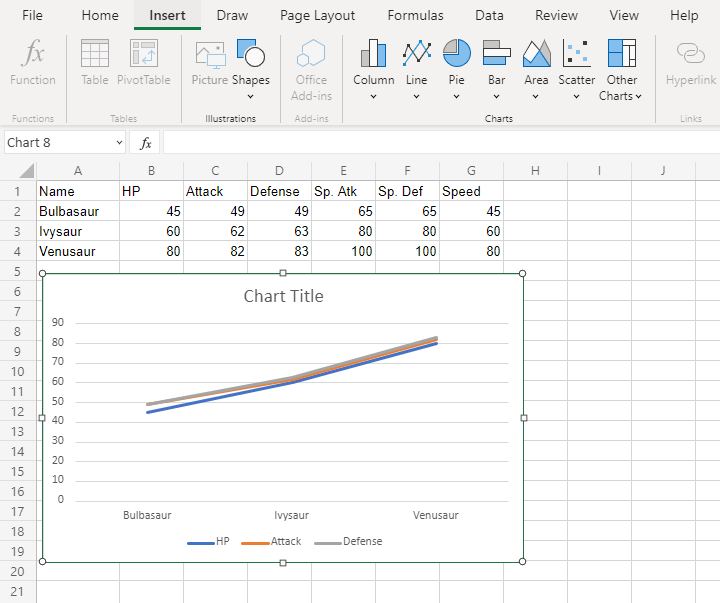

Natijada gorizontal o‘qida Bulbasaur evolyutsiyalari joylashgan mana shu diagramma hosil bo‘ladi.
Line with Markers (markerli chiziqli)
Markerli chiziqli diagramma chiziqli diagrammadagi ma’lumot nuqtalarini markerlar bilan ajratib ko‘rsatadi.
Misol
Barcha Pokemon avlodlari bo‘yicha o‘rtacha HP, Attack va Defense ko‘rsatkichlarining diagrammasini tuzamiz.
Misolni takrorlash uchun qiymatlarni nusxalang:
Eslatma: bu ma’lumotlar bir o‘nli xonagacha yaxlitlangan.
- Yorliqlar va ma’lumotlar uchun
A1:D7diapazonini tanlang
Eslatma: Bu menyuga lentani kengaytirish orqali kiriladi.

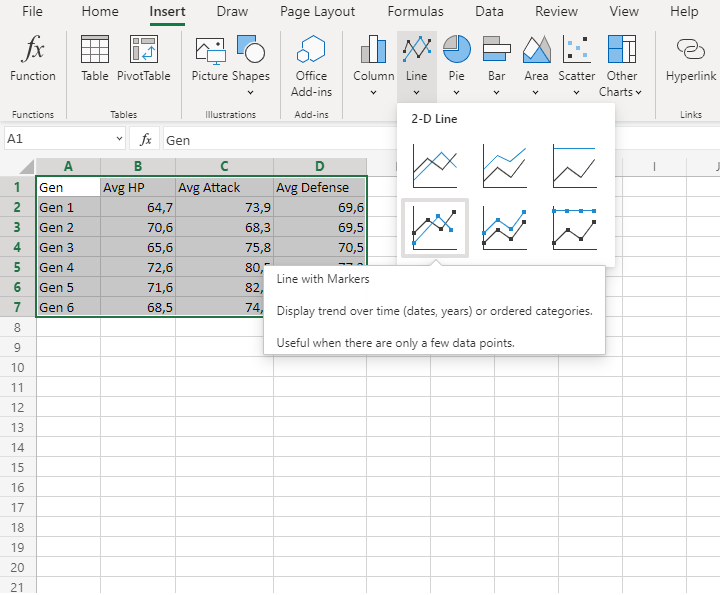

- Insert (qo‘yish) menyusini bosing, so‘ng Line (chiziqli) menyusini () bosing va ochiladigan menyudan Line with Markers (, markerli chiziqli) bandini tanlang

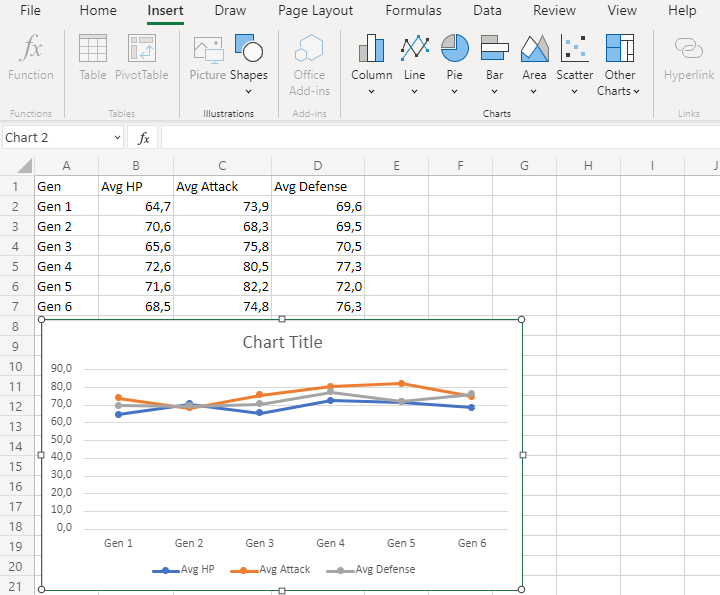

Siz quyidagi diagrammani olishingiz kerak:
Diagramma avlodlar bo‘yicha o‘rtacha Pokemon ko‘rsatkichlari haqida vizual umumiy tasavvur beradi.
O‘rtacha HP ko‘k, o‘rtacha hujum to‘q sariq, o‘rtacha himoya esa kulrang rangda ko‘rsatilgan.
Gorizontal o‘qda avlodlar ko‘rsatilgan.
Bu diagramma 2-avlodda barcha ko‘rsatkichlarning o‘rtacha qiymatlari bir-biriga juda yaqin ekanini, 5-avlod Pokemonlari esa o‘rtacha hisobda eng yuqori hujum ko‘rsatkichiga ega ekanini ko‘rsatadi.
